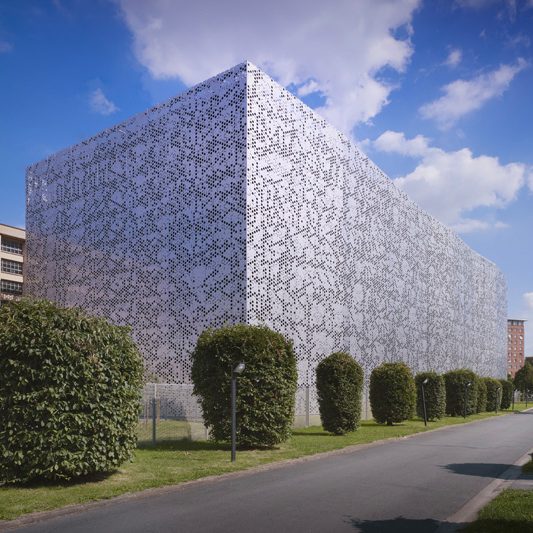

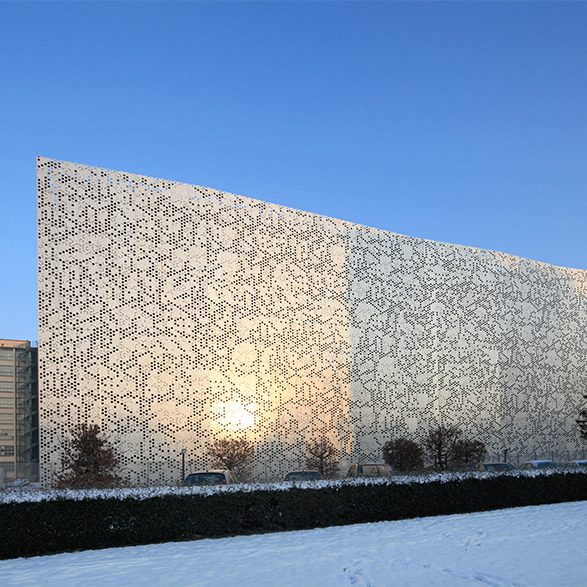

© Julien Lanoo, Maître d’ouvrage : Conseil général du Nord – France, Architecte : ZigZag Architecture
Informations générales du projet
Maître de l’Ouvrage : Conseil général du Nord – France
Programme : bâtiment destiné à la conservation des archives départementales du Nord comprenant 80 km de rayonnages
Situation : Rue Saint Bernard 22 – 59 000 Lille
Surface : 14.000 m2
Architectes : ZigZag Architecture
Dates : 2007 – Réception provisoire 2014 (phase 1 en août 2012)
Missions de MATRIciel
Participation à la définition du concept énergétique pour atteindre l’objectif d’un bâtiment à énergie positive
Participation au dimensionnement des équipements techniques HVAC par les calculs de déperdition thermique des parois et les calculs des postes thermiques
Grands nombres (18) de simulations thermiques dynamiques pour :
- L’optimisation du niveau d’isolation du bâtiment
- La gestion du traitement de l’air (chauffage, refroidissement, humidification et déshumidification) pour assurer le respect des conditions hygrothermiques (simulations du bâtiment d’archives « vide » et « plein » pour montrer l’impact de l’inertie hydrique grâce à la masse de papier)
Description du projet
Le projet se situe rue Saint-Bernard à Lille ; outre les magasins, les archives, le bâtiment comporte des bureaux et des salles de consultation des archives. Le bâtiment des archives comporte une toiture végétalisée.
Energie

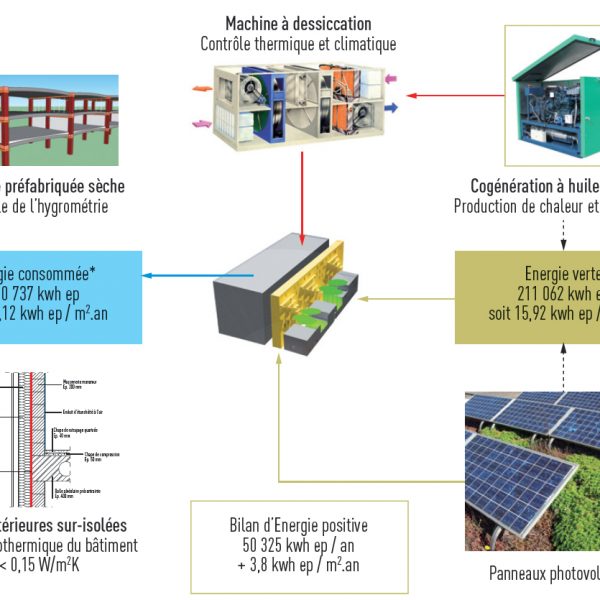

Le bilan d’énergie positive s’élève à +50.325 kWh ep/an, soit 3,8 kWh ep/m2.an.
Aspects techniques
Compte tenu des exigences thermiques et hygrométriques (température entre 16°C et 22°C avec une variation maximale de 1°C par jour, hygrométrie entre 40% et 60% avec une variation maximum de 1% par jour), les magasins sont à l’abri de la lumière, bénéficient d’une étanchéité à l’air (perméabilité à l’air de 0,045m³/m².h) et d’une isolation thermique particulièrement poussée : 32 cm de polystyrène extrudé en toiture, 22 cm de polystyrène expansé en façade et triple vitrage pour les bureaux.

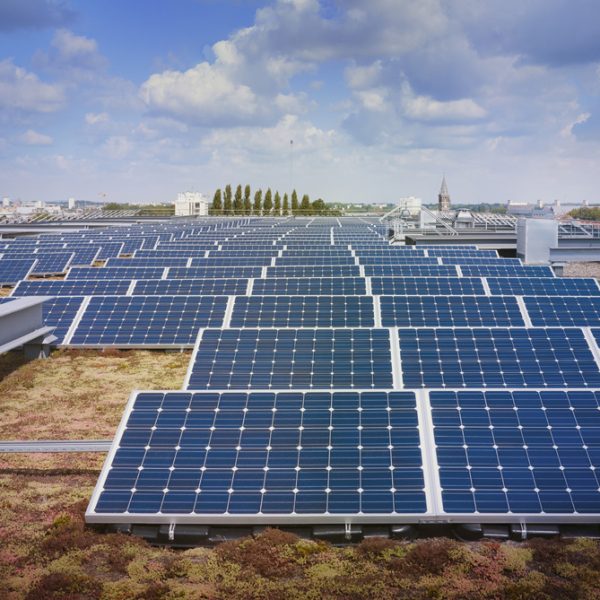

Le système de ventilation double flux est raccordé à un groupe de traitement d’air à dessication (rendement de 75% en été et de 90% en hiver) ; le chauffage est assuré par une installation de cogénération alimentée par de l’huile végétale ; la toiture est équipée de 300 m² de panneaux solaires photovoltaïques.
